Fünf RGB-Symbole
Fünf Symbole mit 16 × 16 mm, jeweils mit bis zu zwei Betriebsfarben konfigurierbar.
Konfigurierbare RGB-Symbolanzeige
Symbole klar.
Frei konfiguriert.
Eine kompakte 1 × 5 Bahnanzeige mit überwachten RGB-Symbolen, austauschbaren Einschubstreifen und horizontaler oder vertikaler Montage.
Horizontal oder vertikal · Dasselbe Basisgerät1 × 5 RGBKonfigurierbare Symbole
2 AusrichtungenHorizontal · Vertikal
3 MontageartenSchraube · Bolzen · Riegel
IP65Frontschutz
01 Produktübersicht
Ein Gerät.
Viele Symbolanordnungen.
asis®Picto kombiniert fünf leuchtstarke RGB-Symbole mit flexibler Montage und projektspezifischen Einschubstreifen.
Dasselbe Basisgerät kann horizontal oder vertikal montiert werden. Nur der Einschubstreifen wird gewechselt, sodass Ausrichtung und Inhalt der Symbole zum Führerstand passen, während Elektronik, Schnittstellen und Qualifikation unverändert bleiben.
Kundenspezifische Ausführungen können in nahezu jeder gewünschten Konfiguration realisiert werden. Mögliche Beispiele sind sieben Symbole in einer Reihe, eine zweireihige 2 × 5-Anordnung oder Varianten mit einer kleinen integrierten 8-Segment-Anzeige beziehungsweise einem Display.
02 Kernfunktionen
Austauschbare Einschubstreifen
Projektspezifische Symbole wechseln, ohne das Basisgerät zu ersetzen.
Überwachte Anzeige
Redundante Rückmeldung überwacht Symbolaktivität und angezeigte Farbe.
Flexible Ansteuerung
Diskrete Eingänge, sdxCAN oder CANopen sowie Lampentest- und Dimm-Eingänge verwenden.
03 Montageausrichtung
Horizontal oder vertikal.
Einfach den Streifen wechseln.

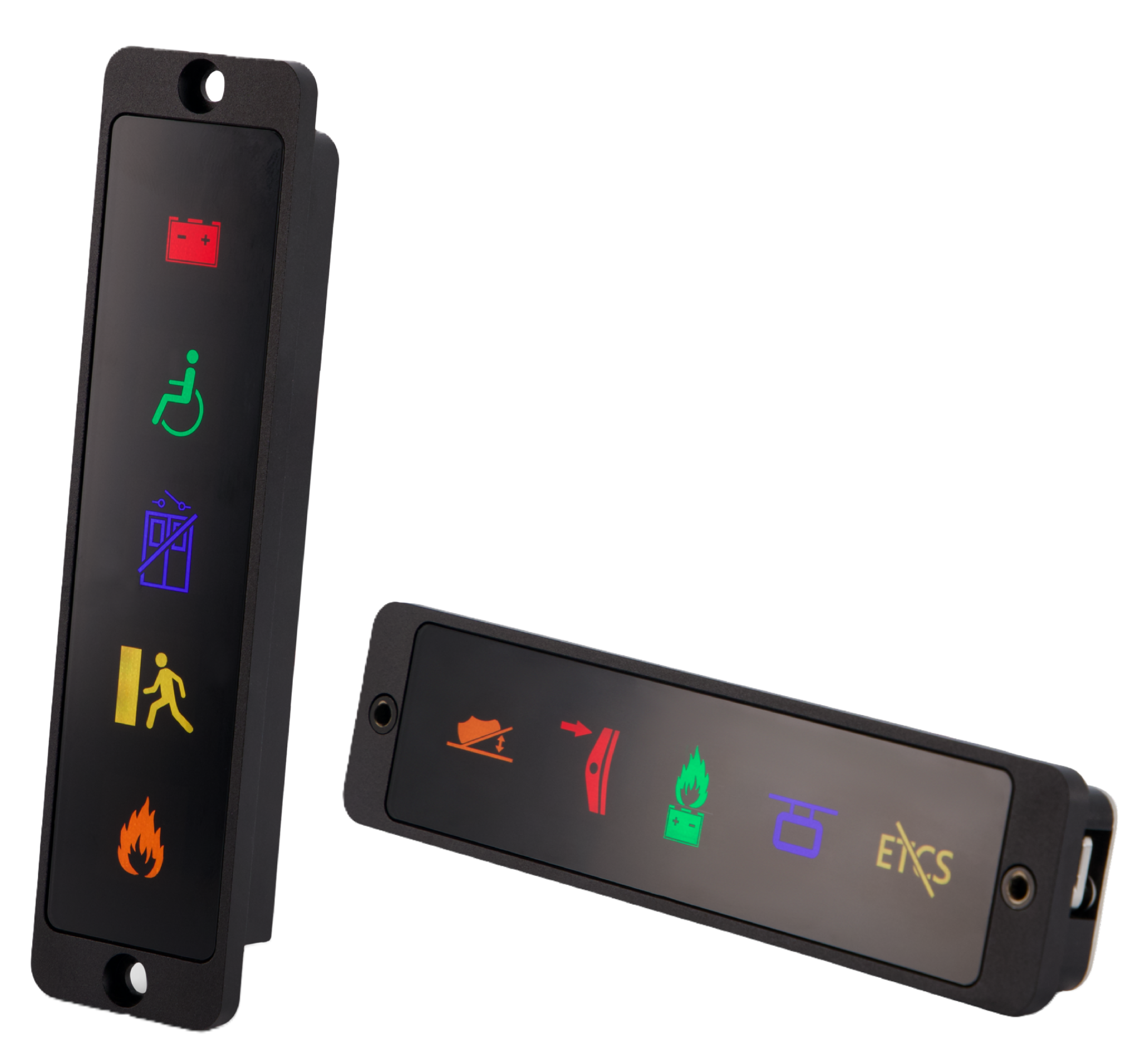

Beide Ausrichtungen verwenden dieselbe asis®Picto Elektronik und dasselbe Gehäuse. Ein projektspezifischer Einschubstreifen bringt die benötigten Symbole in die richtige Ausrichtung.
HORIZONTAL
Ausrichtung 01
Horizontale Montage
Fünf Symbole, nebeneinander im Führerstand angeordnet, für breite Einbaubereiche mit geringer Höhe.
- 144 × 36 mm front
- Horizontaler Einschubstreifen
- Fünf RGB-Symbole
VERTIKAL
Ausrichtung 02

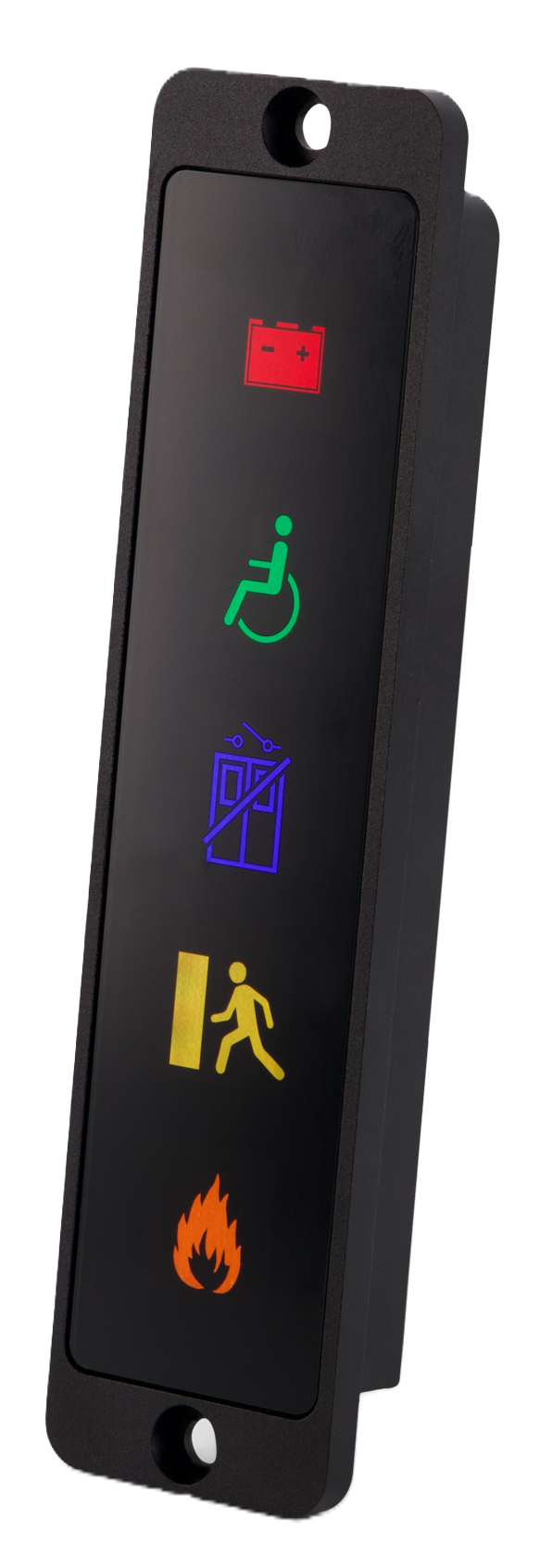

Vertikale Montage
Dasselbe Gerät wird für schmale Einbaubereiche gedreht und mit einem vertikal gestalteten Einschubstreifen verwendet.
- 36 × 144 mm front
- Vertikaler Einschubstreifen
- Fünf RGB-Symbole
04 Montageoptionen
Drei Möglichkeiten zur Montage an der Fahrzeugfrontplatte.
Wählen Sie die Montageart passend zu Zugang, Erscheinungsbild und Servicekonzept.

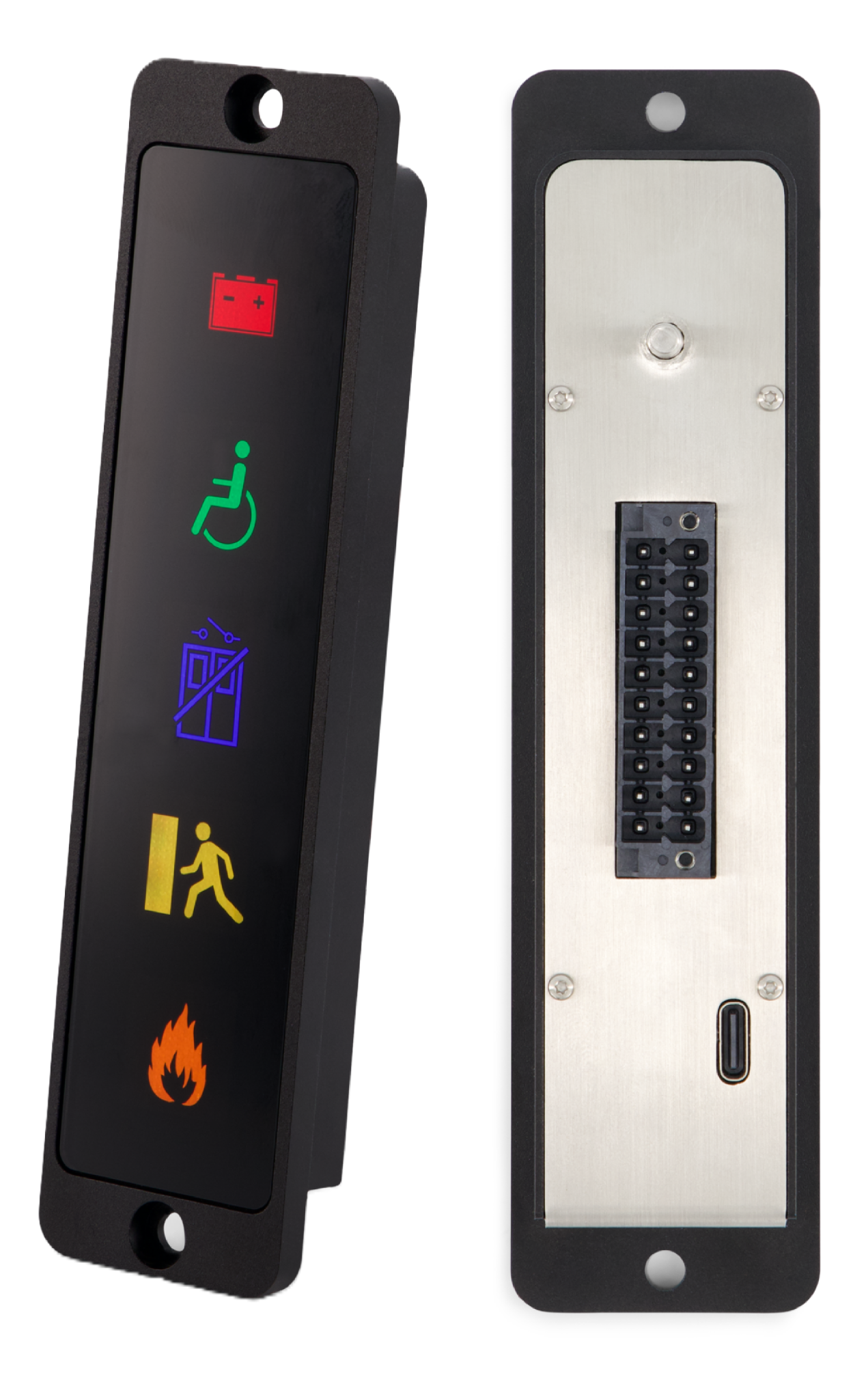

Schraubmontage
Frontmontage mit zwei M4-Zylinderkopfschrauben.
Artikel 3662

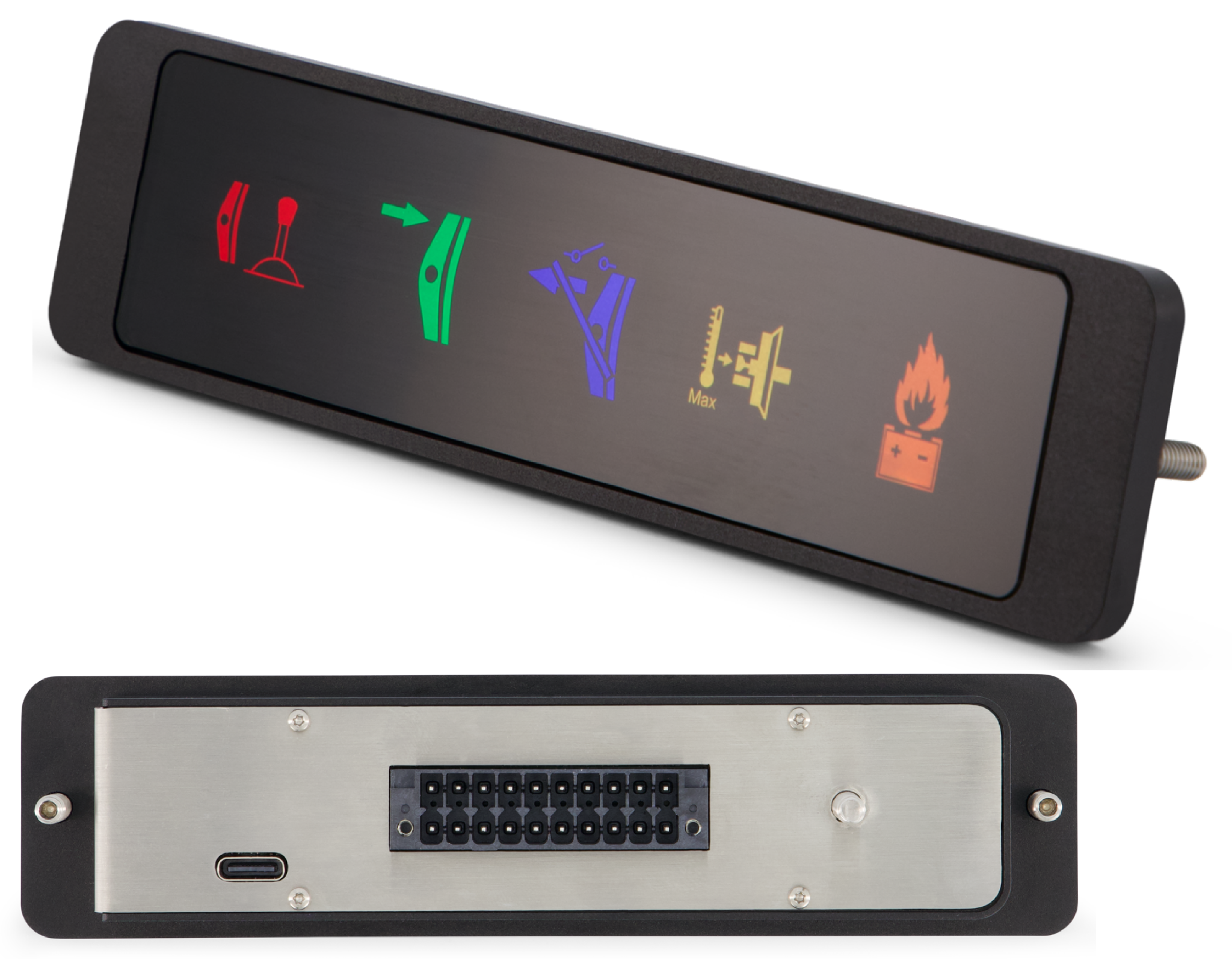

Bolzenmontage
Rückseitige Montage an der Frontplatte mit zwei M4-Muttern.
Artikel 3663

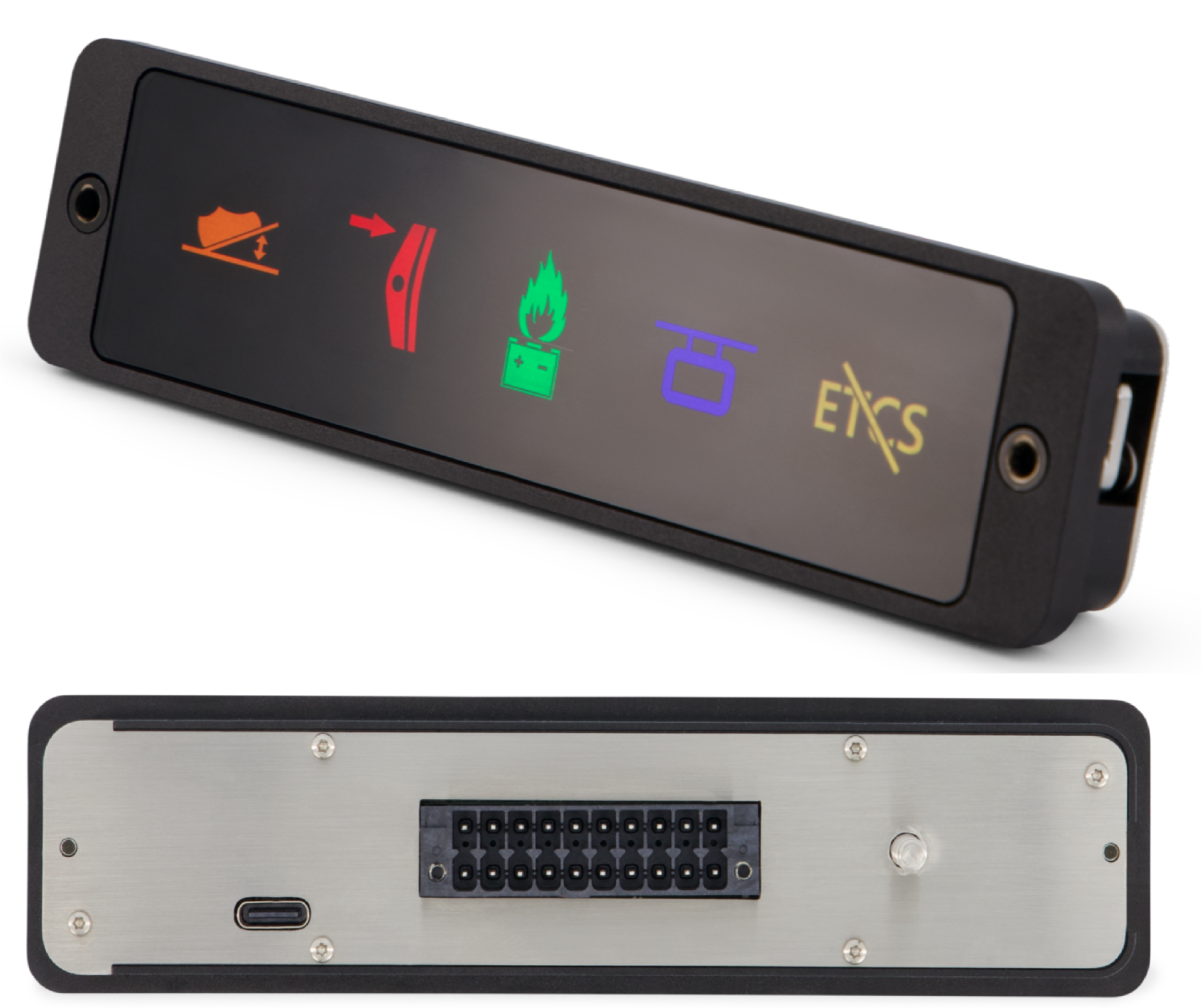

Riegelmontage
Frontmontage mit integriertem Riegelmechanismus.
Artikel 366405 Signalintegration
Ansteuern.
Anzeigen. Überwachen.
Steuern Sie Symbole über diskrete Eingänge oder CAN, während ein unabhängiger Rückmeldekanal Aktivität und Farbe überwacht.
- Zwei konfigurierbare Farben pro Symbol
- 0-10 V oder PWM-Dimmung
- Lampentest-Eingang
- Galvanisch getrennter Diagnoseausgang
Ansteuerung
→Digitale Eingänge
CAN
Lampentest
Anzeigenasis®Picto
→Überwachen
Aktivität
Farbe
Fehlerausgang
06 Systemintegration
Ein flexibles Mitglied der asis® Familie.
Nutzen Sie asis®Picto eigenständig oder als CAN-verbundene Symbolerweiterung für asis®Tacho.
asis®Tacho
Vernetzte Bahnsystemkomponente.
Produkt ansehen →
asis®JRU
Vernetzte Bahnsystemkomponente.
Produkt ansehen →
asis®JRU CPM
Vernetzte Bahnsystemkomponente.
Produkt ansehen →
asis®VS-100
Vernetzte Bahnsystemkomponente.
Produkt ansehen →
asis®GPS2.0
Vernetzte Bahnsystemkomponente.
Produkt ansehen →
asis®CHARTS X
Vernetzte Bahnsystemkomponente.
Produkt ansehen →07 Technische Daten
Kompakt, geschützt und überwacht.
Bahntaugliche Materialien und Schnittstellen unterstützen Führerstände in Neufahrzeugen und Retrofit-Projekten.
- Anordnung
- 1 × 5 SymboleHorizontale oder vertikale Montage
- Symbolgrösse
- 16 × 16 mmProjektspezifischer Einschubstreifen
- Abmessungen
- 144 × 36 × 16.32 mm4,8 mm über der Frontplatte
- Gewicht
- 0.2 kgOhne Erdungsbolzen
- Versorgung
- 24-110 VDC ±30%Betriebsbereich 16,8–143 V
- Leistungsaufnahme
- 0,5 W typisch · 1 W max.Einschaltstrom unter 300 mA
- Eingänge
- 10 SymboleingängeZwei Farben pro Symbol
- Dimmung
- 0–10 VDC oder 24 VDC PWMProjektspezifische Kennlinie
- CAN
- 125 kbit/s bis 1 Mbit/ssdxCAN · CANopen
- Digitalausgang
- 24 VDC / 0.1 AGalvanisch getrennt
- Temperatur
- −25 bis +70 °CLagerung −40 bis +85 °C
- Schutzart
- IP65 vorne · IP21 hintenFrontglas IK07
- Betriebshöhe
- Bis 2.000 mIm Betrieb
- Normen
- EN 50155:2022 · EN 45545-2:2020Bahntauglich
08 Downloads
Technische Dokumentation.
Das Datenblatt enthält Schnittstellen, Montageoptionen, Wechsel der Einschubstreifen, Zeichnungen und Bestellinformationen.
EN · PDFasis®Picto 1×5 DatenblattHerunterladen ↓
HANDBÜCHERHandbücher sind auf Anfrage erhältlich.Kontaktieren Sie uns →
Ihre Ausrichtung. Ihre Symbole.
