Der Systemanbieter von elektronischen Fahrdatenregistriersystemen
und Zubehör für den öffentlichen Verkehr
Safety

Safety NEWS!

Begutachtung der SINGLE Anwendung nach SIL-2 durch den TüV Süd



- SINGLE (Einzelgerät) bis SIL-2
- DUAL (zwei Geräte) bis SAS-3 nach Sirf-2

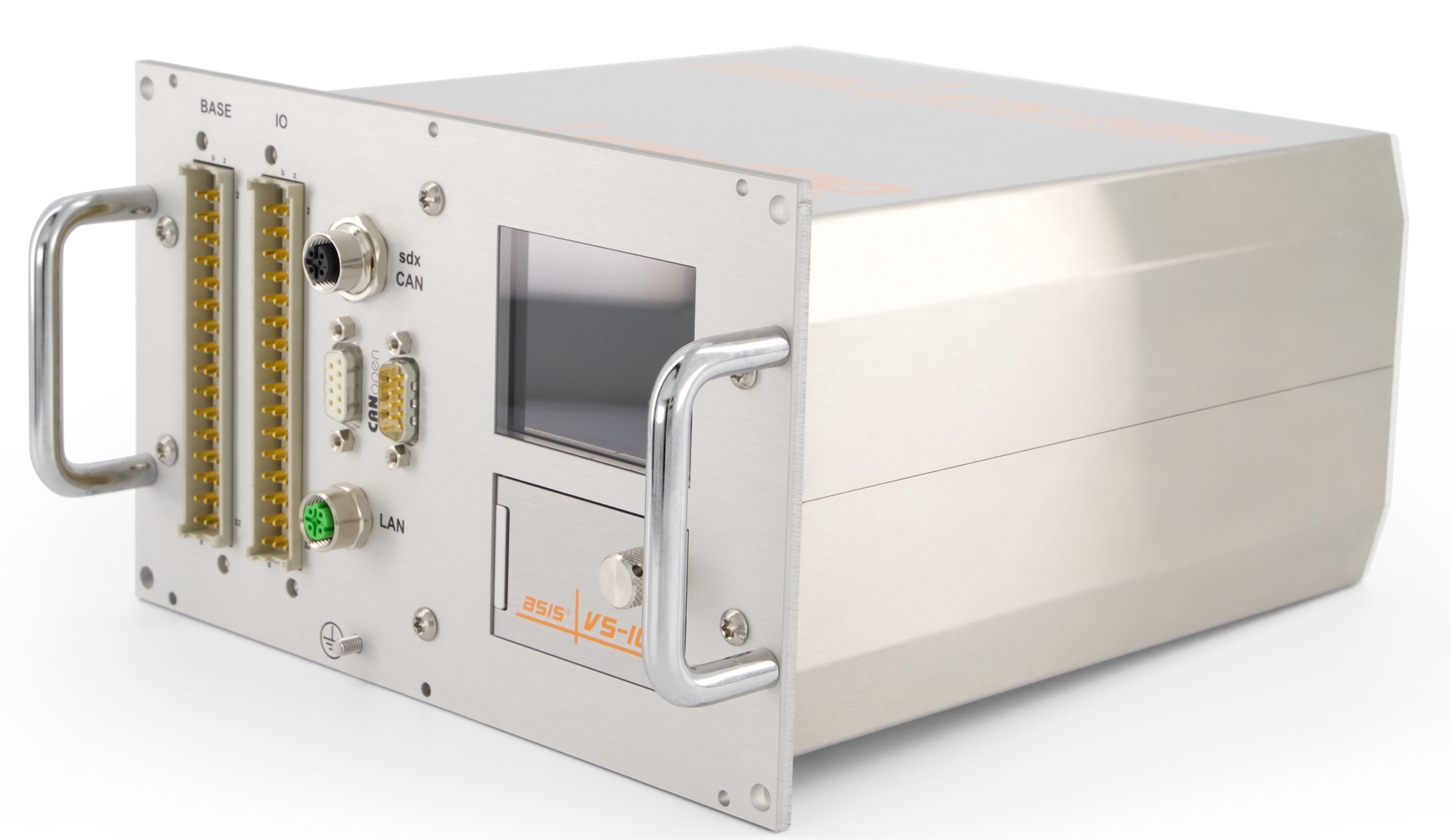

asisVS-100 19Zoll

asis VS-100

Gehäuseausführung "Teileinschub 19 Zoll"

Das System eignet sich für die Anwendung bei allen Fahrzeugen des öffentlichen Verkehrs. asis VS-100 ist das neue Datarecording- und Steuersystem für die Aufzeichnung von wichtigen Fahrdaten und der Ansteuerung von Abläufen, welche die Betriebssicherheit erhöhen.

asis VS-100 standalone

asis VS-100

Gehäuseausführung "standalone"

Die gewohnt umfangreiche Funktionalität wie das standard Gerät mit dem Gehäusetyp Teileinschub 19 Zoll, jedoch in der kompakten standalone Ausführung.

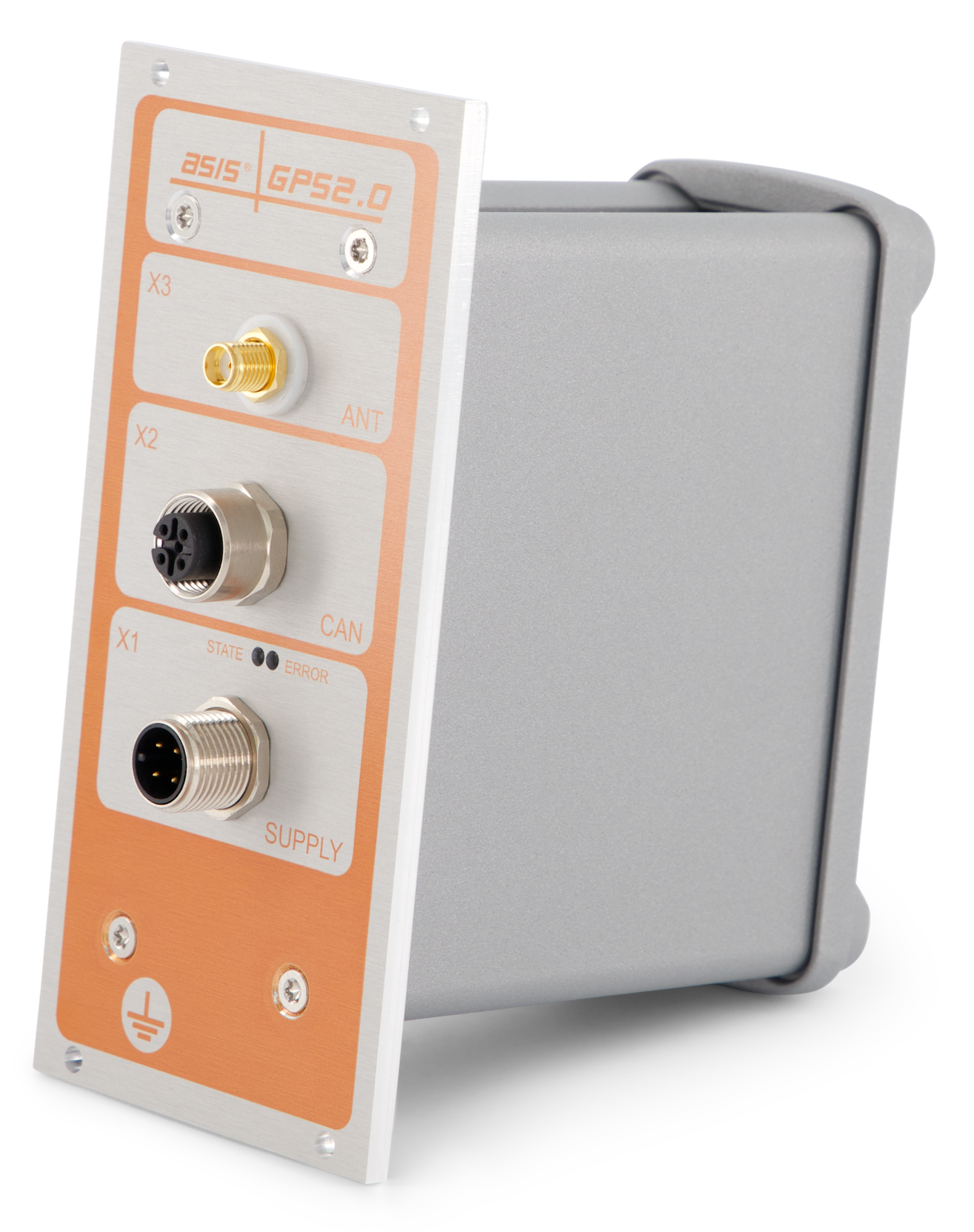

asis GPS

asis GPS

Empfangsmodul zur Positions- und Zeitbestimmung über GPS

Das Empfangsmodul GPS stellt über die Schnittstellen RS-485/422 oder CANopen Daten im NMEA 0183 Protokoll zur Verfügung.

asis CHARTS

asis CHARTS

Die Auswertesoftware für eine effiziente Darstellung der relevanten Daten ist einfach zu bedienen, ermöglicht die Erstellung von Ereignisberichten und den Export der gewünschten Daten für die weitere Verwendung.

asis DDO

asis DDO

Datenübertragung mit WLAN

Die Speicherung, die Überprüfung des Gerätestatus und die Auswertung an einem zentralen Ort ermöglicht eine effiziente Übersicht und Verarbeitung der gesamten Fahrzeugflotte auch während des Betriebes. Die periodische Auslesung der Geräte wird vom Server automatisch sichergestellt oder erfolgt zum gewünschten Zeitpunkt manuell.

asis TOOL

asis TOOL

Das Werkeug für die einfache Erstellung kundenspezifischer Fahrzeugfunktionen. Mit wenigen Zeilen fast beliebige Verknüpfungen von Ein- und Ausgangssignalen in Abhängigkeit von Zeit und Weg erstellen. Für Sicherheitsanwendungen geeignet.

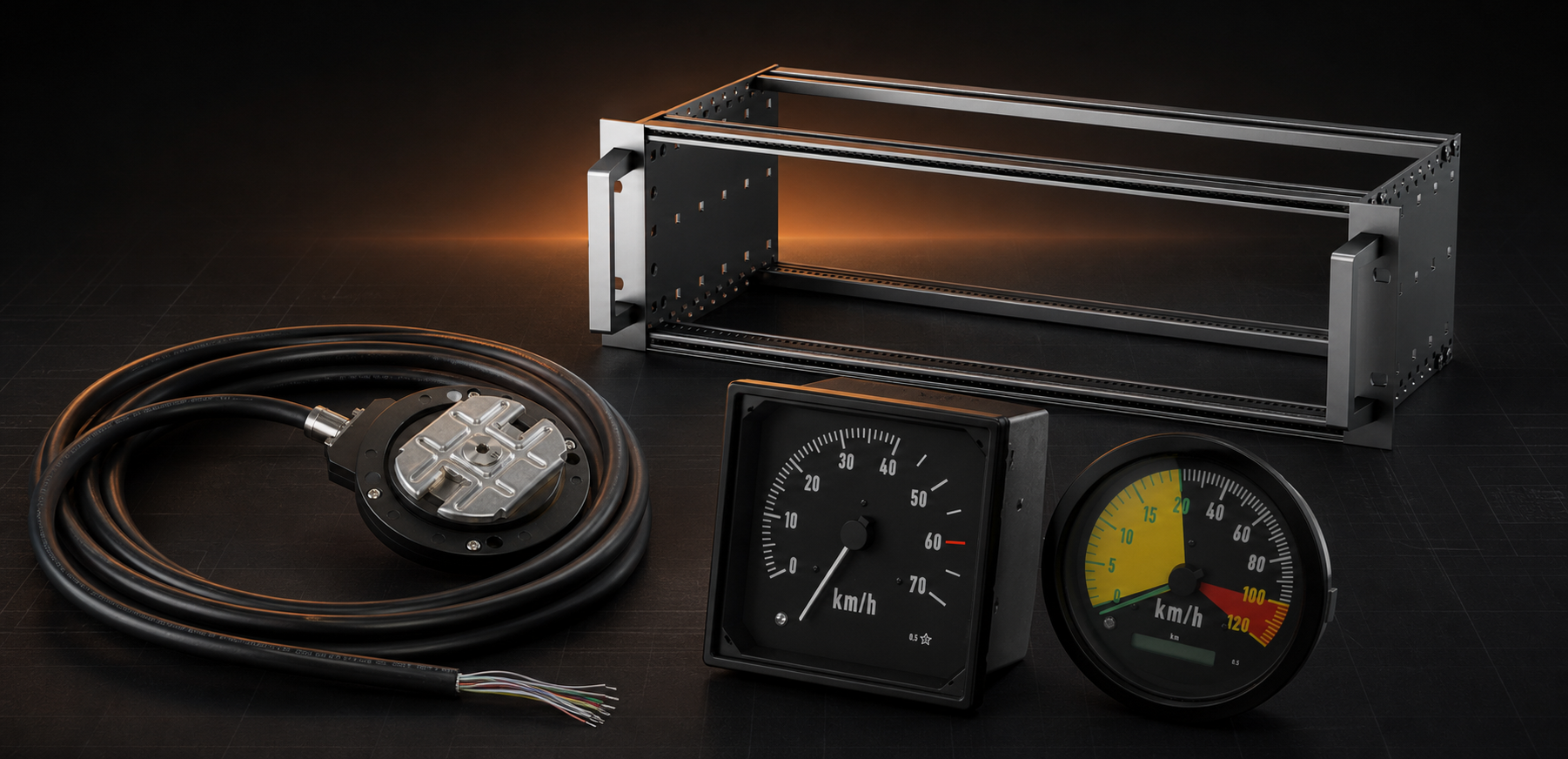

SYSTEM

SYSTEM

Mit dem richtigen Zubehör für das beste Zusammenspiel der Komponenten im Fahrzeugsystem. SYNICS RAIL bietet umfassende Dienstleistungen von der Planung bis zur Inbetriebnahme.

Datenaufzeichnung

Datensicherheit durch Mehrfachaufzeichnung, Datenentnahme mit handelsüblicher SDHC-Karte oder Fernübertragung  auf eine kundenspezifische Serverumgebung…

Fahrzeugsteuerung

Kundenspezifische Funktionen wie Wachsammkeit, Totmann, Rückrollsicherung, Spurkranzschmierung, Verzögerungsüberwachung, erfüllt Sicherheitsanforderungen…

Tacho

Messung, Aufzeichnung und Anzeige der physikalischen Grössen Zeit und Weg, Ableitung der Geschwindigkeit und Darstellung auf Kilometerzähler und Anzeigeinstrumenten…

Telemetrie

Übertragung Gerätestatus und Daten über WLAN auf vom Kunden festgelegten Server, Entnahme Speicherkarte entfällt, zentralisierte Überwachung der Fahrzeugflotte…

Safety

Sicherheitsfunktionen bis SIL3, Nachweis kundenspezifischer Funktionen dank formal strikter Umsetzung, bestehender generischer Zulassung und Herstellersupport optimal…

Datenauswertung

Mit asisCHARTS und asisWEBCHARTS die relevanten Daten darstellen, einfache Bedienbarkeit, Erstellen von Ereignisberichten, Exportieren von Tabellendaten…

Datenaufzeichnung

Mehrfachaufzeichnung

Die Speicherung der Fahrdaten erfolgt mehrstufig . Diese Mehrfachspeicherung garantiert, dass bei fehlender- oder manipulierter SDHC-Speicherkarte die jüngsten Fahrdaten immer reproduziert werden können.

SDHC Standardformat

Als SDHC-Karte wird ein handelsübliches Produkt mit erhöhten, technischen Anforderungen für den Einsatz in industrieller Umgebung verwendet. Dadurch ist der Speicher günstig und weist eine hohe Verfügbarkeit aus.

Hohe Ereignisauflösung

Digitale Ein- und Ausgänge, analoge Eingänge, Geschwindigkeiten, Weg- und Zeit, Position, IBIS, Zustände, Ereigniszonen, freier Text, Beschleunigung, Parameter, Zähler.Die Datenaufzeichnung werden ereignisgesteuert aufgezeichnet

Die fest eingestellten Änderungskriterien garantieren eine optimale Registrierungsqualität der Daten in Bezug auf die maximale Auflösung und Aufzeichnungsstrecke (>1Mio. km) .

Wichtige Momente markieren

Mit Ereigniszonen werden wichtige Ereignisse während der Fahrt markiert und sind schnell aus der grossen Datenmenge auffindbar.

Fernübertragung

Anstelle der SDHC-Kartenentnahme können Gerätestatus und Daten über WLAN auf vom Kunden festgelegten Server übertragen werden und ermöglichen die zentrale Überwachung der Fahrzeugflotte.



Robuster Aufbau

Die Ein-/und Ausgänge sind überdimensioniert. Signale, die ein Mehrfaches des Betriebspegels überschreiten, können dem asis VS-100 nichts anhaben. Die Ausgänge sind geschützt gegen zu hohe Ströme.
Der Temperaturbereich T3 nach EN50155 gewährleistet einen Betrieb bei allen realen Umgebungsbedingungen.

Flexible Integration in das Fahrzeug

Das Konzept der Anpassung an kundenspezifische Anforderungen ist mit dem asisAL interpreter bestens gelöst. Mit wenigen Zeilen können alle Eingangszustände verknüpft und entsprechende Ausgangszustände gesetzt werden. Der Sprachumfang ist speziell auf die in Fahrzeugen verwendeten Funktionen ausgerichtet. Mit wenigen Zeilen werden fast beliebige Funktionen realisiert.

Für sichere Anwendungen

Der asisAL Interpreter basiert auf einen Befehlssatz, der die Umsetzung sicherer Funktionen vereinfacht. Die klare Struktur, der sprachenspezifische Ausschluss von Fehlerklassen, und das kurze Programm ermöglichen einen effizienten Sicherheitsnachweis bei der Fahrzeugabnahme.

Fahrzeugsteuerung

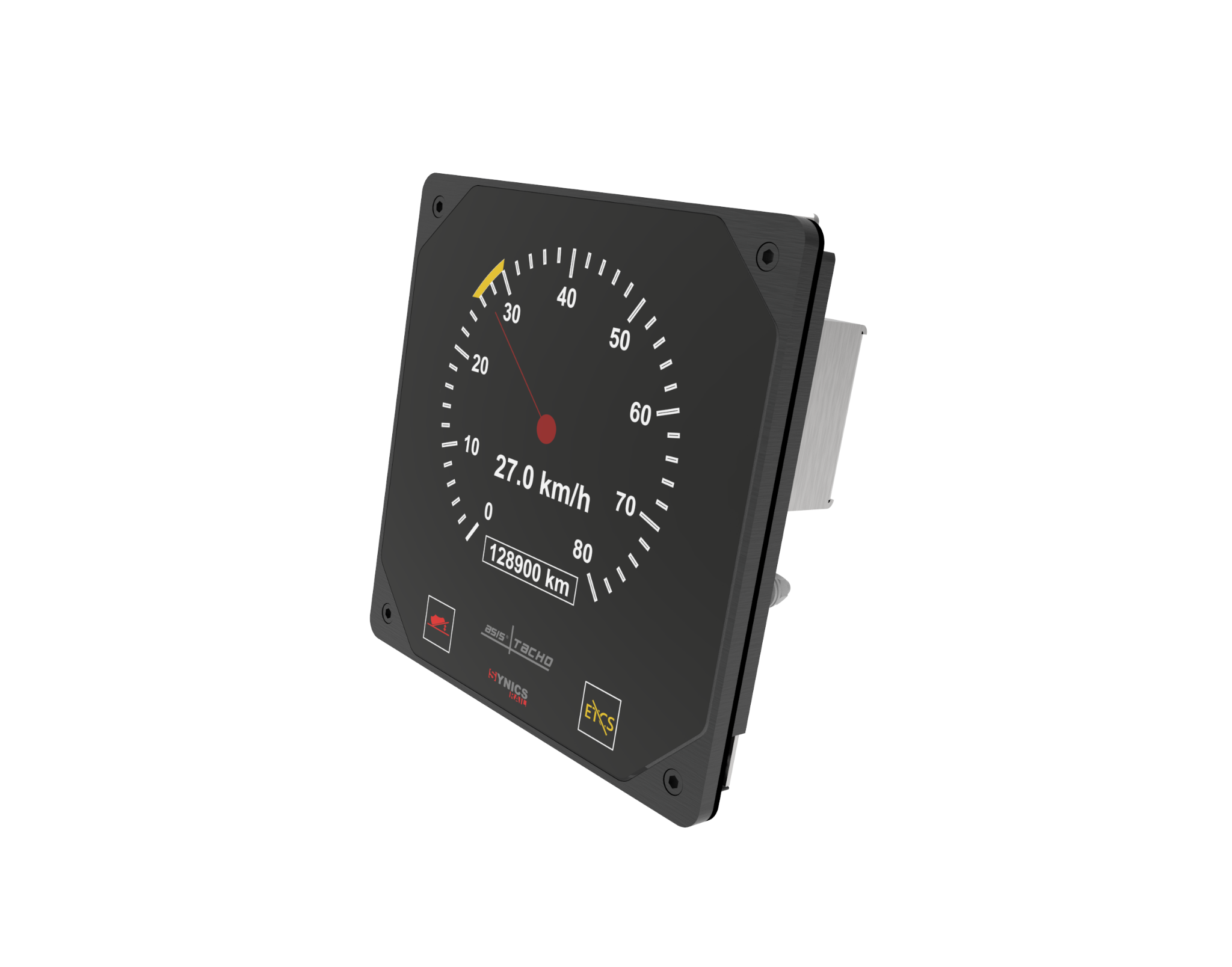

Tacho

Für diverse Achsgebertypen

  • Einstellbare Geberspeisung vom Gerät
  • AC/DC Eingang
  • Einstellbare Schwellen
  • Einstellbare Kopplungsimpedanz
  • Zwei Kanäle
  • Funktionskontrolle (Safety)

Für diverse Geschwindigkeitsanzeigen

  • Spannungs- und Stromansteuerung
  • Ausgänge einstellbar
  • Simulation für Ausgangstest
  • Verschiedene Ausführungen

Fahrzeugflotte im Blick

Die Übertragung des Gerätestatus und der Daten der gesamten Fahrzeugflotte über WLAN gewährleisten die Überwachung von einem zentralen Standort.

Auf die Entnahme der Speicherkarte vor Ort kann verzichtet werden, wenn Daten für die Untersuchung von Abläufen verwendet werden sollen, oder bei Bagatellereignissen eine zentrale Auswertung von den Behörden erlaubt wird.

Server

Der Kunde bestimmt den Ort der physischen Daten und der Serveranwendung.

Das Übertragungsprotokoll und die Sicherheit wird durch den Fahrzeugrouter festgelegt.

Support

Für die Planung und Installation bietet SYNICS RAIL Dienstleistung an und begleitet den Kunden in der Betriebsphase.

Telemetrie

Safety

V-Modell des Safety Prinzip

Safety level

Für Sicherheitsanforderungen stellt das asisVS-100 System folgende Integritätsstufen zur Verfügung:

  • SIL-2 mit asis VS-100 SINGLE Einzelgerät
  • SAS-3 (SAS-3 nach SIRF 2) mit asis VS-100 DUAL Doppelgerät

Die Sicherheitsanforderung und die Integritätsstufe wird durch den Kunden vorgegeben und in einem kundenspezifischen Ablauf und der entsprechenden Hardwarebeschaltung umgesetzt.

Trotzdem flexibel

Der asisAL Interpreter basiert auf einen Befehlssatz, der die Umsetzung sicherer Funktionen vereinfacht. Die klare Struktur, der sprachenspezifische Ausschluss von Fehlerklassen, und das kurze Programm ermöglichen einen effizienten Sicherheitsnachweis bei der Fahrzeugabnahme.

Support

Für die Planung, Umsetzung und den Nachweis, bietet SYNICS RAIL Dienstleistungen an und unterstützt den Kunden vom Pflichtenheft bis zur Inbetriebsetzung.











Analyse

asisCHARTS ist übersichtlich gestaltet und stellt trotzdem alle wichtigen Auswertefunktionen zur Verfügung:

  • Graphische und tabellarische Darstellung
  • Messfunktionen
  • Beliebige Positionierung der Kanäle
  • Freie Zuordnung Namen und Farben
  • Zeit- und Wegachse
  • Mehrfachfenster
  • Exportfunktion
  • usw.

Grafik Vorlagen

Mit Grafikvorlagen werden die eingelesenen Daten direkt auf dem Bildschrim so angezeigt, wie sie für den entsprechenden Fahrzeugtyp angelegt wurden.

Ereignisbericht

Mit der Messfunktion können Zeit, Geschwindigkeit, Beschleunigung und Signalhöhen direkt in der Grafik markiert und als Bericht abgelegt werden.
